Dettagli:
|
materiale principale: | Acciaio di Q355B | Colore: | Rosso, blu, giallo, come vostra richiesta |
---|---|---|---|
Distanze: | 4m-12m | Peso: | 200-3000 |
Capacità del secchio: | 0.1 cbm-1.2 cbm | Caratteristica: | Bene durevole |
Evidenziare: | Armo scorrevole per escavatore a più funzioni,Braccio di escavatore scorrevole resistente,Braccio scorrevole di escavatore per Komatsu |
Catalogo ZH braccio del boom dell'escavatore.pdf
Come funziona

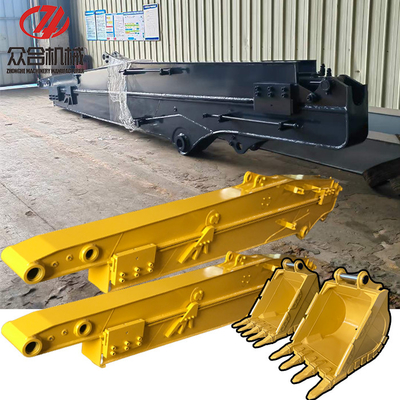

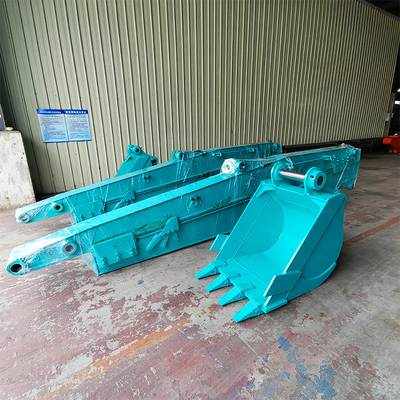

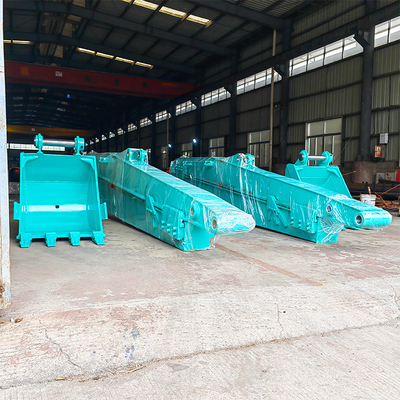

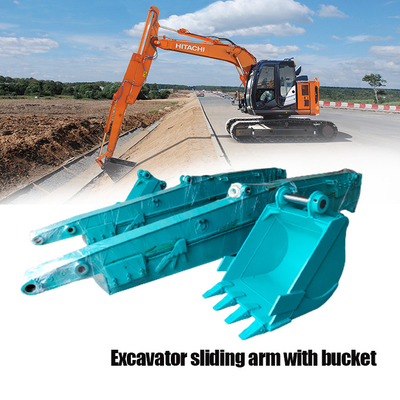

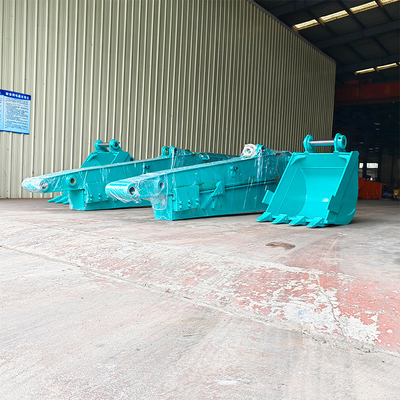

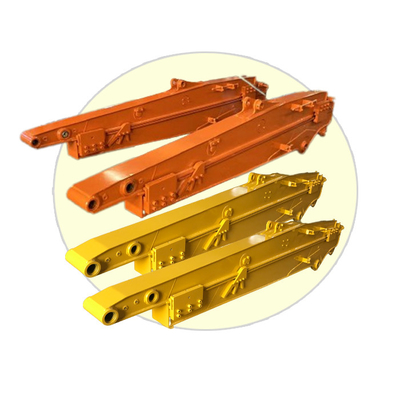

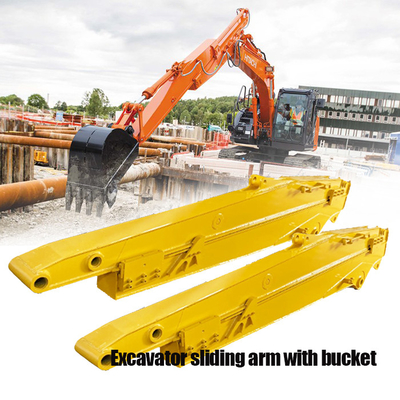

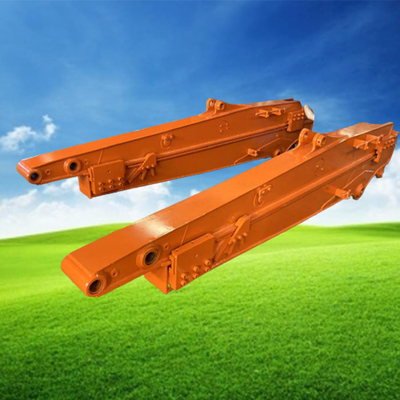

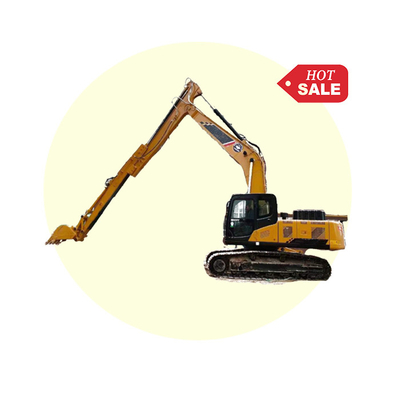

Il braccio scorrevole dell'escavatore viene esteso e ritirato dal cilindro di olio, per ottenere un raggio di scavo e una profondità di scavo maggiori.
Il braccio telescopico esterno è composto da due parti: il braccio scorrevole superiore e il braccio fisso inferiore.
Il braccio scorrevole superiore è installato sopra il braccio fisso inferiore, e il corpo mobile è formato su e giù da entrambi i lati da rulli e rotaie.
Con l'espansione e la contrazione del cilindro telescopico, il corpo scivolante superiore viene spinto avanti e indietro per espandersi e contrarsi liberamente.
Struttura
Un cilindro telescopico è installato nel braccio scorrevole superiore, il corpo del cilindro è fissato sul braccio fisso inferiore e la canna del pistone del cilindro è fissata sul braccio scorrevole superiore.
I suoi componenti principali sono: corpo fisso, corpo in movimento, slider, cilindro telescopico, ecc.
Caratteristica
Il nostro braccio scorrevole è resistente e può fare lavori pesanti e scavare terreno duro.se il braccio scorrevole è in normale manutenzioneIl braccio scorrevole può essere utilizzato per scavo diagonale o supporto.
Tonnellate di escavatori | (A) Lunghezza massima di lavoro del braccio | (B) Altezza massima di scavo | (C) raggio massimo di scavo ((mm) | Volume del secchio (cbm) | Contrappeso ((Tonne) |
12-15T | 5700 | 8000 | 10400 | 0.2-0.3 | |
20-25T | 9150 | 10100 | 13000 | 0.4-0.7 | |
20-25T | 11000 | 12300 | 15200 | 0.4-0.7 | 1-2T |
30-35T | 11000 | 12000 | 15800 | 0.6-0.9 | |
40-45T | 12100 | 16000 | 19200 | 0.8-1.3 |
(Facile da mantenere)
ZHONGHE sliding arm adotta piastre scorrevoli in nylin anti-usura piuttosto che la puleggia tradizionale, che può essere sostituita rapidamente e comodamente.
(Struttura scorrevole robusta)
1Il coperchio inferiore del braccio scorrevole superiore e il coperchio superiore del braccio di fissaggio inferiore sono entrambi di 20 mm.
2Le piastre di copertura sono tagliate da un pezzo intero ma non splicate, in modo da essere più ferme e non deformate facilmente.
(Evitare perdite di olio)
Il doppio sigillo dell'olio per il cilindro telescopico integrato impedisce la perdita di olio idraulico, prolunga la vita utile del cilindro scorrevole
(Lunga durata)
1.Il doppio limite del cilindro scorrevole impedisce che il cilindro si scuoti e si trascini.
2Gli slider in acciaio sono saldatissimi tra gli skateboard per resistere all'usura.
Buon servizio:
1Supporto online entro 24 ore.
2- Assistenza tecnica video.
(I nostri ingegneri si sono concentrati su escavatori e attacchi da oltre 10 anni)
3- Il boom lungo dell'escavatore deve essere di due/tre pezzi con giunzione per renderlo installabile nel contenitore per risparmiare sui costi di spedizione.
Garanzia
6 mesi per il boom scorrevole, 3 mesi per il secchio
