Dettagli:
|
Garanzia: | 1 anno per il arrm dell'asta | Colore: | Giallo, nero, facoltativo |
---|---|---|---|
Nome di parte: | Cilindro dell'asta/braccio/secchio | Servizio di assistenza al cliente fornito: | supporto online 24h |
Circostanza: | 100% nuovissimo | Capacità del secchio (m3): | un ³ da 0,6 m. |
Cilindro benna: | 20 t | Non incluso: | Cilindro del bastone, contrappeso |

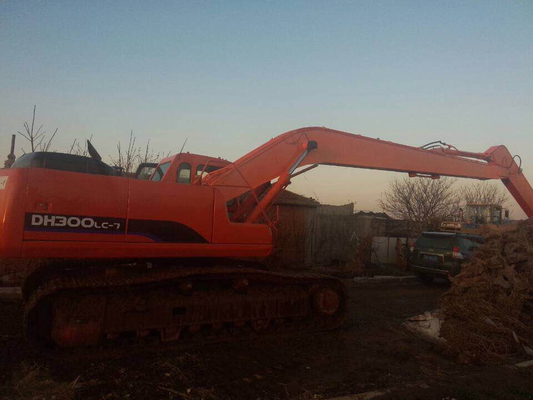

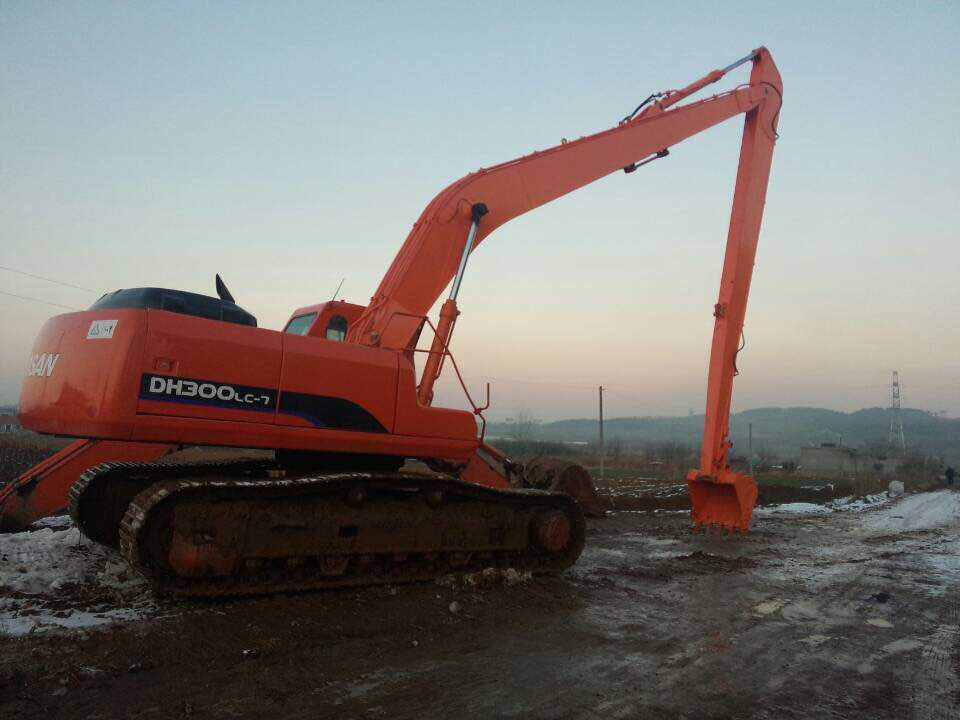

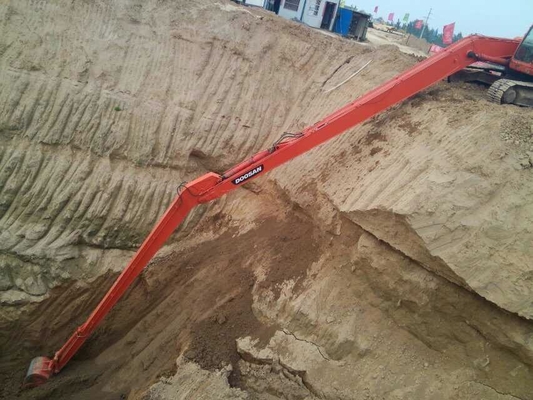

Evidenziare: | Portata lunga di DX300 Doosan,portata lunga di 19m Doosan,Escavatore lungo Booms di portata di Doosan DX300 |
Il diagramma di simulazione della portata lunga di 20M
I parametri di 20 metri di escavatore Long Reach Boom
Escavatore Ton | Lunghezza totale (millimetri) | Asta (A) (millimetro) | Braccio (B) (millimetro) | Raggio di scavatura massimo (millimetri) | Profondità di scavatura massima (millimetri) | Altezza scaricante massima (millimetri) | Altezza di scavatura massima (millimetri) | Volume del secchio (CBM) | Cilindro (tonnellata) |
11-15T | 13000 | 7250 | 5750 | 11200 | 9000 | 7550 | 9350 | 0.15-0.3 | 12T |
20-25T | 15400 | 8220 | 7180 | 14500 | 11300 | 10400 | 12600 | 0.4-0.6 | 12T |
20-30T | 18000 | 10000 | 8000 | 17300 | 13000 | 17200 | 14000 | 0.4-0.7 | 12T |
35-40T | 20000 | 11000 | 9000 | 19200 | 14900 | 12900 | 15200 | 0.6-1.2 | 12T |
40-45T | 22000 | 12000 | 10000 | 21300 | 16000 | 14000 | 17000 | 0.5-1 | 20T |
40-50T | 24000 | 13000 | 11000 | 23000 | 17900 | 15200 | 18100 | 0.5-1.1 | 20T |
01 materiale di uso Q355B,
02 adotta la conduttura d'acciaio di precisione
03 adotti base del braccio della manica del rame della lega la grande
04 due strati della scanalatura saldata per assicurarsi
Doppia ispezione di qualità 05 prima di andare
06 la tolleranza della dimensione di posizione all'interno di 1 millimetro
L'angolo 07 dell'asta e del braccio può raggiungere 163°
La tolleranza all'interno di 5-10um, assicura l'accuratezza del foro
Q1: Perché non abbia cilindri del bastone e dell'asta nel piano?
A1: In primo luogo, l'intero braccio lungo sta allungando, ma l'asta che allunga appena dalla sua manica del middel alla sua estremità, in modo dal cilindro originale del bastone e dell'asta può essere utilizzato. In secondo luogo, facendo uso delle parti originali può comprimere il vostro costo.
Q2: Quanto tempo è il braccio dell'asta può escavatore minimo essere è configurato con? Se è necessario da aumentare il contrappeso?
A2. In linea generale, il braccio più lungo dell'escavatore 30-40 suggerisce di essere di 8 metri, può configurare 0,1 secchi di CBM, non contrappeso extra di bisogno. un braccio più lungo di 55 escavatori suggerisce di essere di 12 metri, può configurare 0.1-0.15 secchi di CBM, ha bisogno di un contrappeso extra da 0,5 tonnellate. 60-80 il braccio più lungo dell'escavatore suggerisce di essere di 12 metri, può configurare 0.15-0.25 secchi di CBM, ha bisogno di un contrappeso extra da 0.5-0.7 tonnellate.
Non è raccomandato per estendere il braccio dell'asta fino la lunghezza più lunga come escavatore minimo è facile a rovesciare.
