Prolunga braccio escavatore 40-47T a lungo raggio
18 metri con braccio di scavo per escavatore
Per maggiori prodotti:
Presentazione del prodotto del braccio dell'escavatore
Design del braccio dell'escavatore migliorato per applicazioni pesanti
Il braccio dell'escavatore è costruito con acciaio ad alta resistenza Q355B, garantendo una durata ottimale e rigidità strutturale. Per il manicotto del braccio di estensione, viene utilizzato acciaio 45# come materiale di base, rinforzato con una boccola di rivestimento 40Cr per migliorare la resistenza all'usura.
Per ridurre al minimo lo stress di taglio causato dalla frequente rotazione dell'albero e del manicotto, viene applicata la lubrificazione (grasso al burro), prolungando significativamente la durata del manicotto.
Una caratteristica chiave di questo design è il braccio di estensione posizionato tra il supporto del corpo e il braccio di lavoro. Questo componente è azionato idraulicamente da cilindri dell'olio dedicati, che lavorano in tandem con il cilindro della benna per massimizzare l'efficienza operativa.
Il sistema è dotato di interfacce di controllo duali (all'interno e all'esterno dell'abitacolo), con ogni set di cilindri idraulici che opera indipendentemente per una manovrabilità precisa.
Applicazioni ideali:
Questa innovazione rappresenta un importante progresso nel settore dei macchinari minerari, offrendo prestazioni superiori e affidabilità a lungo termine in ambienti esigenti.
| Utilizzo del materiale |
Q345B, Q550D, può anche essere personalizzato in base alle esigenze del cliente |
| Periodo di garanzia del prodotto |
6 mesi, 9 mesi, 1 anno |
| Dimensione del prodotto |
La maggior parte delle lunghezze può essere di 34 m, in base alle esigenze del cliente, qualsiasi modello di escavatore |
Vantaggi del braccio lungo per escavatore Zhonghe
1. Meno manutenzione
Utilizzo di materiali di alta qualità, come Q355B come predefinito, Q690D opzionale, connettori Niningbo, tubazioni di precisione senza saldatura, boccola in lega di rame grafite e cilindro della benna resistente ma leggero.
2. Forte e robusto
Costruito con nervature di rinforzo. Abilità di saldatura professionale verso le diverse posizioni di supporto. Preparazione della scanalatura (smussatura a 45° ) prima della saldatura.
3. Tolleranza entro 5-10um
La tolleranza di foratura è entro 5-10um, garantendo la precisione.
4. Raggiungere più in profondità e più in alto
Il raggio di lavoro massimo e l'altezza di scavo massima sono maggiori poiché l'angolo del braccio e del braccio può raggiungere i 163 gradi.
5. Alta efficienza di lavoro e risparmio di carburante
Più leggero tenendo conto della qualità, non solo garantisce l'efficienza del lavoro, ma consente anche di risparmiare carburante.
6. Test di saldatura a filetto
Possiamo determinare la qualità di un giunto saldato a filetto eseguendo test NDT e meccanici. Gli esami macro e i test di frattura a filetto offrono una buona visione del profilo, della fusione e della penetrazione e rivelano se ci sono imperfezioni, come porosità o inclusioni, nella saldatura. Questi test vengono utilizzati per testare la capacità del saldatore di saldare una saldatura a filetto.
Cosa può fare Zhonghe
Opzioni di personalizzazione
-
Compatibilità universale: Adatto a tutti i principali marchi di escavatori.
-
Soluzioni su misura: Personalizza colore, lunghezza e materiale in base alle tue specifiche.
-
Funzionalità avanzate: Tubazioni idrauliche aggiuntive disponibili per applicazioni specializzate.
-
Pacchetti completi: Fornitura opzionale di cilindri del braccio e cilindri dello stick su richiesta.
-
Capacità di produzione
Servizio incentrato sul cliente
-
Supporto online 24 ore su 24, 7 giorni su 7: Assistenza immediata entro 24 ore.
-
Guida tecnica esperta: Consultazioni video con i nostri ingegneri con oltre 10 anni di esperienza.
-
Spedizione conveniente: Design multi-pezzo per bracci lunghi per ottimizzare lo spazio del container e ridurre i costi di trasporto.
-
Copertura della garanzia
Tutte le parti necessarie sono incluse.
I kit a lungo raggio sono completamente compatibili con le benne standard e i cilindri degli escavatori ZHONGHE.
|

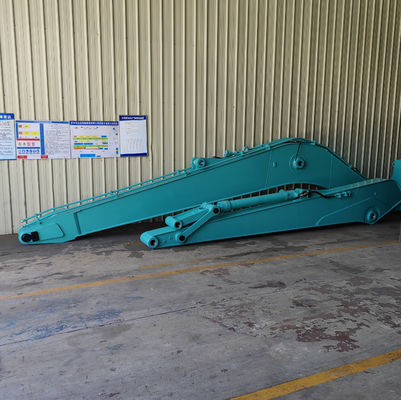

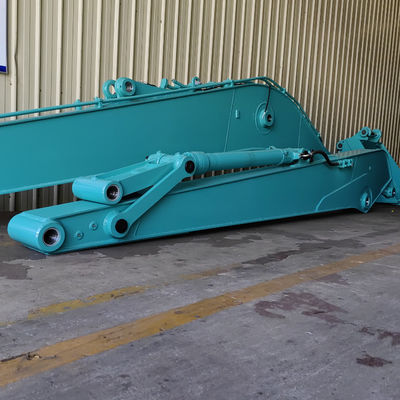

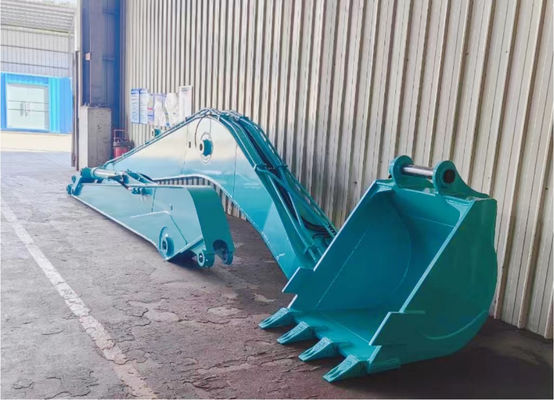

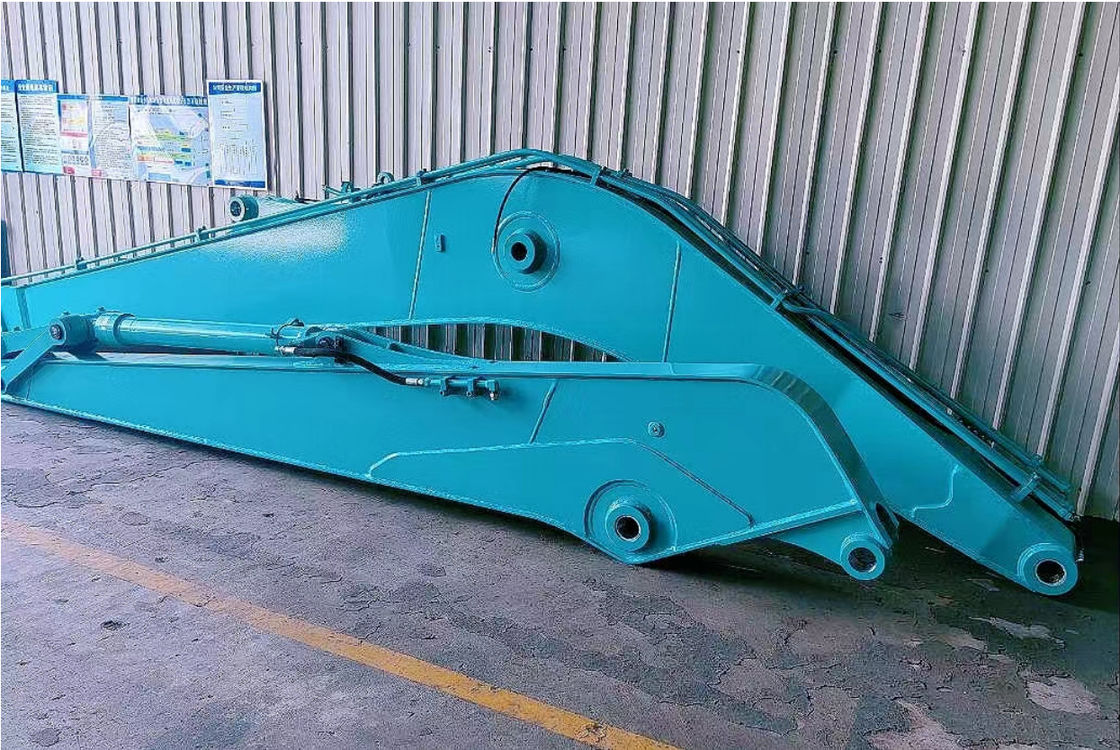

Braccio lungo per escavatore
|
Braccio lungo per escavatore
|

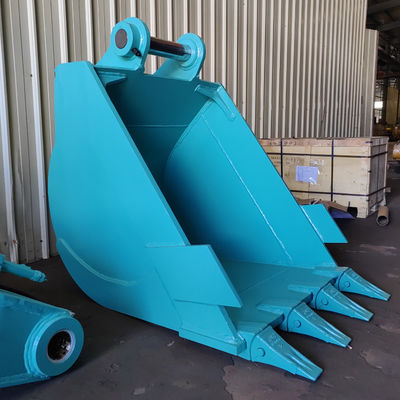

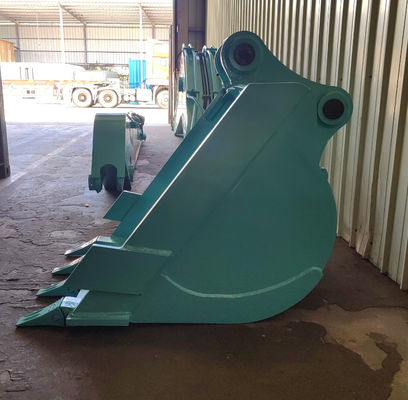

Benna standard
|
|
Kit di collegamento
|
Cilindro della benna
|
Tubo flessibile al burro
|
|
Perno
|
Sistema di lubrificazione
|
Guarnizioni
|
Specifiche del braccio dell'escavatore
Peso
|
Modello
|
Lunghezza della parte
|
Lunghezza totale (m)
|
Peso (kg)
|
Altezza massima di rimozione (m)
|
| Lunghezza totale (mm) |
25T |
8.5 |
16 |
2800 |
16M |
| Braccio (A) (mm) |
2.3 |
900 |
| Braccio (b) (mm) |
5.2 |
1700 |
| Raggio massimo di scavo (C) (mm) |
30T |
9.5 |
18 |
3000 |
18M |
| Profondità massima di scavo (C) (mm) |
2.3 |
1000 |
| Altezza massima di scarico (E) (mm) |
5.2 |
1950 |
| Altezza massima di scavo (F) (mm) |
35T |
10.5 |
20 |
3500 |
20M |
| Volume della benna (m³) |
2.3 |
1100 |
Forza dell'azienda
Kaiping Zhonghe Machinery Manufacturing Co., Ltd. è un produttore e fornitore integrato leader specializzato in bracci e accessori per escavatori personalizzati. Con un moderno 14.000 m² officina con struttura in acciaio standardizzata e attrezzature di lavorazione ad alta precisione avanzate, combiniamo tecnologia all'avanguardia con una forza lavoro altamente qualificata per fornire prodotti superiori.
Il nostro team comprende:
-
60+ esperti tecnici esperti
-
30+ saldatori certificati con 7+ anni di esperienza
-
15+ progettisti senior
-
-
Un dedicato team di ricerca e sviluppo che guida l'innovazione
Con una capacità di produzione annua di oltre 600 bracci per escavatori, offriamo soluzioni di alta qualità e a prezzi competitivi affidabili in oltre 40 paesi in tutto il mondo.
Guidati dai nostri valori fondamentali—"Eccellenza nella qualità, integrità nella gestione e impegno per la soddisfazione del cliente"—diamo il benvenuto ai partner globali per collaborare e crescere con noi.
FAQ del braccio lungo per escavatore
Q1: Perché non avere cilindri del braccio e dello stick nel piano?
A1: Innanzitutto, l'intero braccio lungo si sta allungando, ma il braccio si allunga solo dalla sua manica centrale alla sua estremità, quindi è possibile utilizzare il braccio e il cilindro dello stick originali. In secondo luogo, l'utilizzo delle parti originali può farti risparmiare costi.
Q2: Quanto è lungo il braccio che può essere configurato con un mini escavatore? È necessario aumentare il contrappeso?
A2. In generale, il braccio più lungo dell'escavatore 30-40 suggerisce di essere di 8 metri e può configurare una benna da 0,1 cbm, senza la necessità di un contrappeso extra. Il braccio più lungo dell'escavatore 55 suggerisce di essere di 12 metri, che può configurare una benna da 0,1-0,15 cbm, che necessita di un contrappeso extra di 0,5 tonnellate. Il braccio più lungo dell'escavatore 60-80 suggerisce di essere di 12 metri, può configurare una benna da 0,15-0,25 cbm, necessita di un contrappeso extra di 0,5-0,7 tonnellate.
Non è consigliabile estendere il braccio alla lunghezza più lunga poiché il mini escavatore è facile da sguazzare.
Q3: Quanto tempo ci vorrà per costruire un braccio a lungo raggio per escavatore?
Dipende dall'installatore e dalle dimensioni della macchina.
Di solito scollegare il braccio originale, il cilindro dello stick, quindi fissare il nuovo va bene.
Si prega di ricordare, utilizzare
per preparare diversi contenitori per riempire l'olio prima dello smontaggio. Clicca qui per contattare Katherine per gli sconti
